Резиновые трубки: ассортимент, размеры, применение
Резиновые трубки: ассортимент, размеры, применение

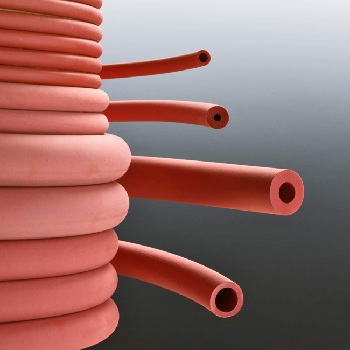

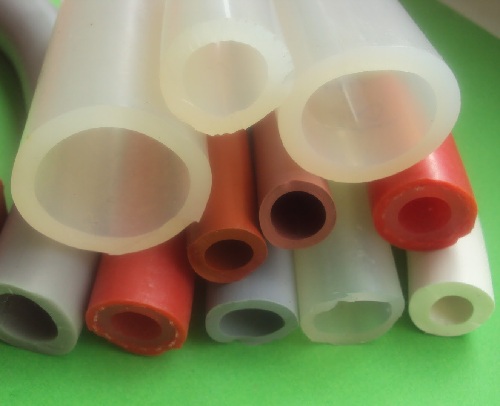

Трубки из резины различных типов предназначены для соединения между собой узлов систем, подачи жидкостей и газов (в том числе воздуха). Кроме того, их часто используют как уплотнительные элементы в неподвижных соединениях. При общем сходстве формы и функции, резиновые трубки делятся на разные типы по техническим характеристикам и области применения. Каждый из этих типов производится по отдельному ГОСТу или техническим условиям.
Существуют узкоспециализированные изделия, например, трубки для велосипедных насосов или для систем охлаждения ДВС. Мы рассмотрим три типа резиновых трубок, которые отличаются самым большим ассортиментом и востребованы в различных отраслях:
- Технические (по ГОСТ 5496-78).
- Вакуумные (по ТУ 38.105881-85).
- Медицинские (по ГОСТ 3399-76).
Технические резиновые трубки
Изготавливаются по ГОСТ 5496-78, который предусматривает следующий ассортимент:
- 6 типов;
- 3 степени твердости (М – малая, С – средняя, П – повышенная);
- 2 группы (1 – для эксплуатации в системах без избыточного давления, 2 – для систем с давлением среды не выше 0,05 МПа).
Типы технических трубок
| Тип трубки | Наименование трубки | Диапазон стандартных внутренних диаметров, мм | Степень твердости | Диапазон рабочих температур | Рекомендуемая рабочая среда |
|---|---|---|---|---|---|
| 1 | Кислото- |
3–10 | М, С | -30…+50 °С | Растворы кислот, щелочей (массовая доля до 20 %), кроме азотной и уксусной кислот. Вода, воздух, азот, инертные газы |
| 2 | Теплостойкие | 3–25 | М, С | -30…+140 °С | Воздух (при температуре до 90 °С), пар (до 140 °С) |
| 3 | Морозостойкие | 4,5–40 | М, С | -45…+50 °С | Воздух, азот, инертные газы |
| 4 | Масло- |
12–40 | М, С, П | -30…+50 °С | Бензин, масла |
| 5 | Унифицированные (сочетают свойства типов 1, 3 и 4) | 3–40 | С | -50…+50 °С | Дизельное топливо, дизельные масла, а также все среды, разрешенные для типов 1, 3 и 4 |
| 6 | Пищевые | 20–40 | С | -30…+50 °С | Пищевые продукты |
Примечание. Толщина стенки у каждого типа трубок может составлять 1,3 мм; 2 мм; 3 мм; 4 мм; 5 мм; 6 мм; 8 мм.
Стандартные диаметры трубок по ГОСТ:
- 2 мм;
- 3 мм;
- 4,5 мм;
- 6,3 мм;
- 8 мм;
- 10 мм;
- 12 мм;
- 14 мм;
- 16 мм;
- 18 мм;
- 20 мм;
- 22 мм;
- 25 мм;
- 28 мм;
- 32 мм;
- 36 мм;
- 40 мм.
Длина производимых трубок – от 2 м.
Расчетный вес резиновых трубок (г) в зависимости от толщины стенки (1,3–8 мм)
| Внутренний диаметр, мм | 1,3 мм | 2 мм | 3 мм | 4 мм | 5 мм | 6 мм | 8 мм |
|---|---|---|---|---|---|---|---|
| 2 | 20 | - | - | - | - | - | - |
| 3 | 25 | 40 | - | - | - | - | - |
| 4,5 | 30 | 55 | 90 | - | - | - | - |
| 5 | 35 | 55 | 100 | - | - | - | - |
| 6,3 | 40 | 65 | 115 | - | - | - | - |
| 8 | 50 | 80 | 135 | - | - | - | - |
| 10 | 60 | 100 | 160 | - | - | - | - |
| 12 | - | 115 | 185 | 260 | 345 | - | - |
| 14 | - | 130 | 210 | 295 | 385 | - | - |
| 16 | - | 145 | 230 | 325 | 430 | - | - |
| 18 | - | 165 | 255 | 360 | 470 | - | - |
| 20 | - | 180 | 280 | 390 | 510 | 635 | 915 |
| 22 | - | 195 | 305 | 425 | 550 | 685 | 980 |
| 25 | - | 220 | 340 | 475 | 610 | 760 | 1080 |
| 28 | - | - | 380 | 520 | 675 | 830 | 1175 |
| 32 | - | - | 430 | 590 | 755 | 930 | 1305 |
| 36 | - | - | 480 | 655 | 835 | 1030 | 1435 |
| 40 | - | - | 525 | 720 | 920 | 1125 | 1570 |
Вес изделий рассчитывается так:
М = 3,14 × 1,3 × (D2- d2)/4;
где М – вес 1 погонного метра трубки (г);
D – наружный диаметр (мм), первое число в маркировке трубки;
d – внутренний диаметр (мм), второе число в маркировке.
Например, у трубки «10,0×2,0» D = 10,0 мм, d = 2,0 мм.
Пример условного обозначения:
«Трубка резиновая 3М 5×2 ГОСТ 5496-78» – трубка 3 типа, малой твердости, с внутренним диаметром 5 мм и толщиной стенки 2 мм.
Медицинские трубки
Производятся в нескольких вариантах. Самые востребованные типы:
- 1 – для систем трансфузии крови (одноразовые);
- 3 – вакуумные, используемые в производстве препаратов биологического происхождения (вакцины, сыворотки и пр.);
- 6 – соединительные, входящие в конструкцию медицинских приборов, оборудования.
Типоразмеры медицинских трубок
| Типы трубок | Внутренний диаметр, мм | Толщина стенки, мм |
|---|---|---|
| 1; 3; 6 | 5 | 1,5 |
| 1; 3; 6 | 8 | 2 |
| 1; 3; 6 | 4 | 1,3; 2 |
| 1; 3; 6 | 5 | 1,3; 2 |
| 1; 3; 6 | 6 | 1,5; 2; 2,5 |
| 6 | 8 | 1,5; 2 |
| 6 | 10 | 2 |
| 6 | 12 | 2,5 |
| 6 | 14 | 3 |
| 6 | 16 | 3,5 |
| 6 | 18 | 3 |
| 6 | 20 | 4 |
| 6 | 25 | 5 |
Вакуумные резиновые трубки
Предназначены для работы в системах с разреженной средой. Эксплуатируются в условиях вакуума с разрежением до 133 × 10-13 МПа и при температуре от +8 до +20 °С. Возможно кратковременное охлаждение до -30 °С.
Ассортимент размеров вакуумных трубок
| Внутренний диаметр, мм | Толщина стенки, мм |
|---|---|
| 4 | 3–6 |
| 5 | 3–7 |
| 6 | 3–8 |
| 7 | 3–8 |
| 8 | 3–8 |
| 9 | 3–9 |
| 10 | 4–10; 12 |
| 12 | 4–10; 12 |
| 14 | 10–14 |
| 15 | 10–15 |
| 16 | 10–16 |
| 18 | 10–18 |
| 20 | 10–18; 20 |
| 22 | 22 |
| 25 | 10; 12; 25 |
Мы привели стандартные типоразмеры резиновых трубок, рекомендованные государственным стандартом. Кроме них возможно изготовление изделий нестандартных размеров, по индивидуальному заказу. Если вам нужны трубки любого типа, стандартного или уникального размера, обращайтесь к нам. На заводе «Элласт» работает собственное производство РТИ под заказ, с разработкой чертежей и подбором резиновых смесей.
